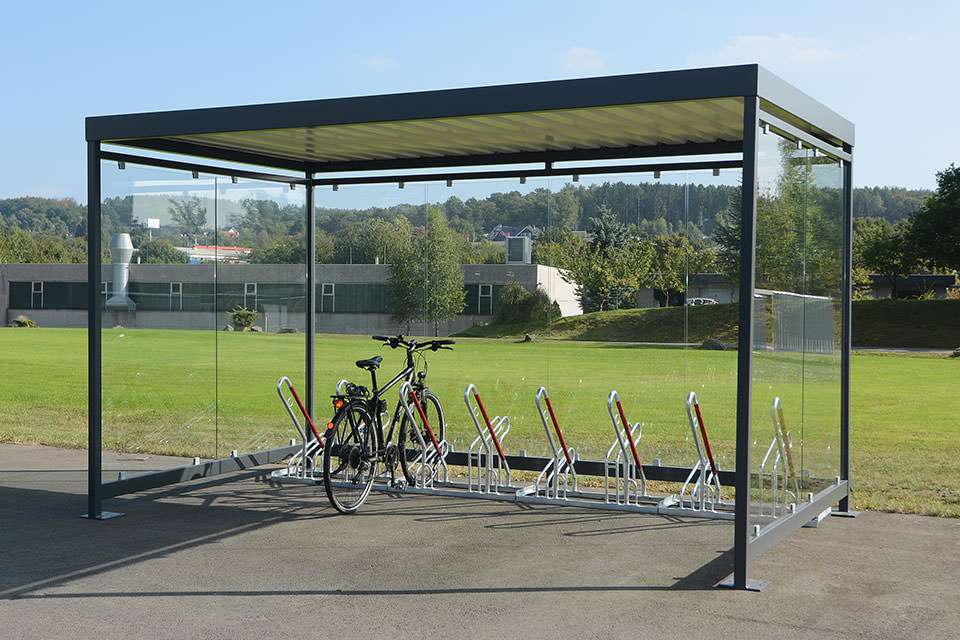

Einseitige, 4.195 mm breite und 2.165 mm tiefe Überdachung aus einer stabilen, verzinkten Stahl-Vierkantrohrkonstruktion farbbeschichtet in RAL nach Wunsch mit Flachdach aus Trapezblech sowie 4 Seiten- und 4 Rückwänden aus ESG-Glas.
Die Überdachungssysteme Köln bieten aufgrund ihrer modularen Bauweise eine nahezu unbegrenzte Planungsfreiheit, wodurch Überdachungen gefertigt werden können, welche auf Ihre Bedürfnisse abgestimmt sind und sich idealerweise in die räumlichen Gegebenheiten einfügen.
Downloads
- Anfrageformular Überdachungen
- Siebdruckvarianten der ESG-Scheiben
- Datenblatt KÖLN K4 b/b
- RAL-Farbtabelle
- Schneelast- und Windzonenrechner
- Checkliste Kran-Entladung
| Art: |
einseitige Überdachung mit Flachdach (Dachrahmenhöhe 150 mm), 4 Seitenwänden sowie 4 Rückwänden aus ESG- Glas als Raucherunterstand bzw. Wartehalle oder auch für Fahrräder u.ä.
|
| Montage/ Lieferzeit: | grundsätzlich aus Bausätze zur örtlichen Selbstmontage oder aber auch fertig montiert inklusive Kranentladung erhältlich Lieferzeit bei RAL nach Wahl Bausatz - 4 Wochen |
| Maße: |
Breite: 4.195 mm
Tiefe: 2.165 mm
Gesamthöhe: 2.510 mm
lichte Höhe: 2.360 mm
|
| Material Konstruktion: |
Vierkantrohrkonstruktion aus Stahl, feuerverzinkt und farbbeschichtet in einer RAL-Farbe |
| Material Dach: |
Trapezblech, bandverzinkt und beidseitig pulverbeschichtet in grauweiß (ähnlich RAL 9002)
|
| Seiten-, Rück- und Vorderwände: |
aus Einscheibensicherheitsglas (ESG), glashell mit Glashaltern befestigt
auf Wunsch auch mit Siebdruck in RAL ähnlich 9010 oder in Ihrer Wunschfarbe erhältlich
|
| Entwässerung: |
über Wasserspeier  |
|
Statik/ Schneelast/ Windlast: |
prüffähige Statik für Schneelast auf dem Boden (Sk) 1,9 KN/m² vorliegend, Die Konstruktion ist zulässig für die Windlastzonen I - III Die als Wartehalle, Abfallbehälter- und Fahrrad-Überdachung konzipierte Überdachungsreihe Modell Köln ist wegen der leichten Versetzbarkeit, der Abmessungen, offenen Seiten, sowie der nicht zum dauerhaften Aufenthalt geeigneten Nutzung nicht als Gebäude zu betrachten. Aus diesem Grund fällt das Produkt nicht unter die Baugenehmigungspflicht und bedarf somit auch keiner geprüften Statik im baurechtlichen Sinne. Die Überdachungsreihe Modell Köln wird nach konstruktiven bzw. handwerklichen Grundsätzen gefertigt. Die Qualitätsansprüche an die Standsicherheit und Gebrauchsfähigkeit eines Bauprodukts werden durch die einwandfreie handwerkliche Konstruktion und Montage erfüllt. Der jahrelange und tausendfache, schadensfreie Einsatz unserer Überdachungsreihe belegt dies sehr eindrucksvoll. |
| Befestigungsart: |
zum Aufdübeln auf Streifenfundamente oder Betonplatte
|
| Überpflasterung: | möglich (Bitte teilen Sie uns dies bei Bedarf mit.) |
| Anlieferung: |
zerlegt als Bausatz zur Selbstmontage vor Ort |
Zubehör:
Art | Details | Bild |
Abfallbehälter SALUNA | Abmessungen (Höhe x Durchmesser): 600 x 410 mm, Fassungsvermögen 45 Liter, Material: Stahlblech feuerverzinkt und pulverbeschichtet in RAL nach Wahl, Lieferung inkl. Befestigungsschiene, U-Profil sowie Dreikantschlüssel und Aufkleber "Saubermännchen" | |
Abfallbehälter JANUS | Abmessungen (Höhe x Durchmesser): 520 x 340 mm, Fassungsvermögen 40 Liter, Material: Stahlblech feuerverzinkt und pulverbeschichtet in RAL nach Wahl, Lieferung inkl. Befestigungsschiene, U-Profil | |
Ascher CUBIX 2 | 145 x 150mm (Höhe / Duchmesser); Fassungsvermögen 2,4 Liter |
|
Ascher CUBIX 3 | 120 x 110mm (Höhe / Duchmesser); Fassungsvermögen 1 Liter | |
INLIGHT-Beleuchtung | 2106 x 92 x 40 (LxBxH); Nur für eine Dachtiefe von 2165 mm geeignet! | |
Halogen-Infrarot-Heizstrahler | 1800 W, chromsilber, |
|
| Art der Überdachung | (teils) geschlossen |
| Einsatzmöglichkeit |
|
| Montageart |
|
| Nutzbarkeit | einseitig |
| Rückwand | (auch) mit Rückwand |
| Seitenwand | (auch) mit Seitenwänden |
